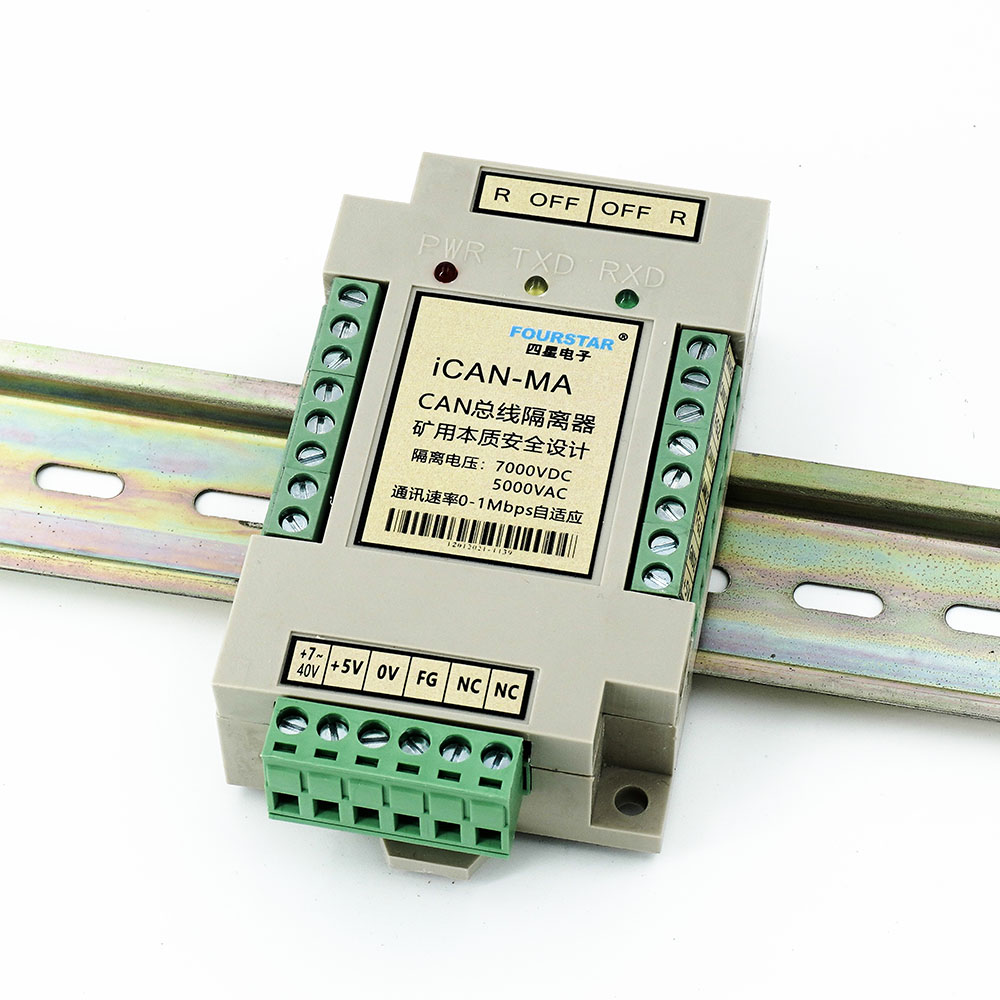

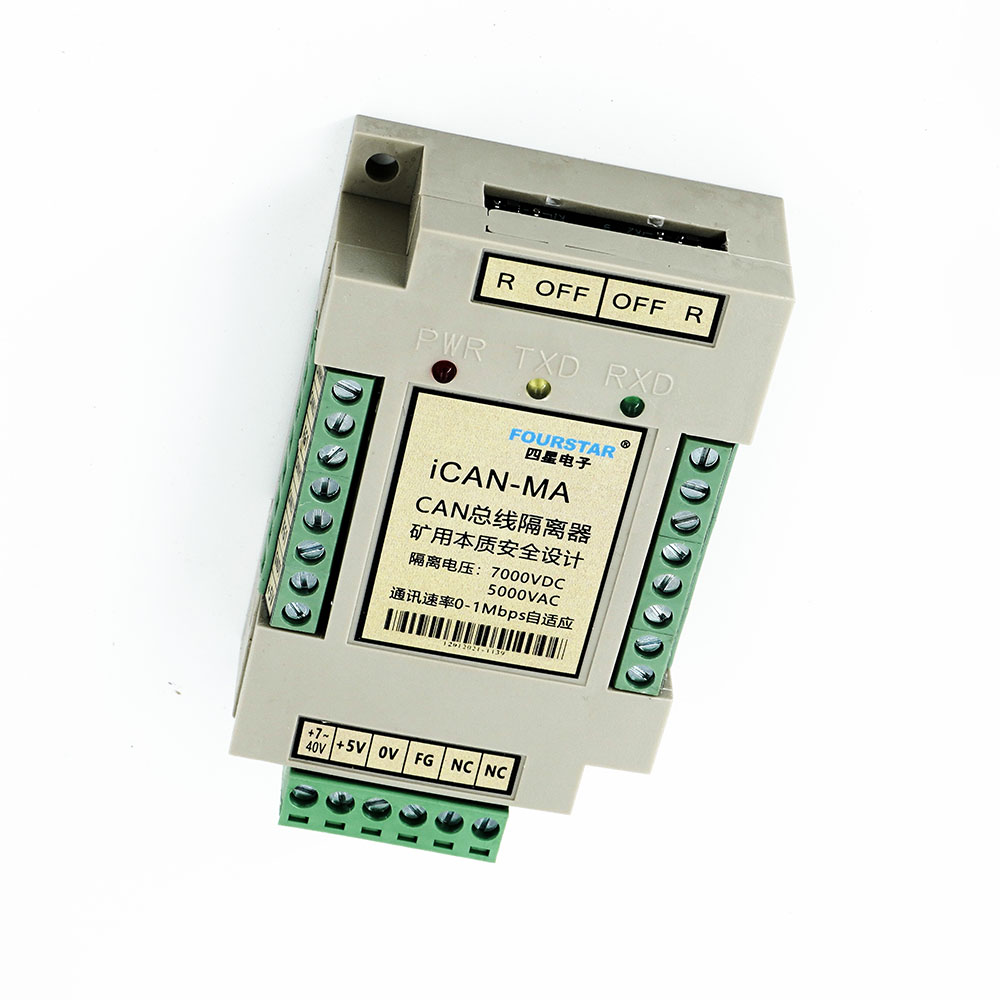

產品簡介
CAN總線隔離器。隔離CAN接口或CAN總線，抑制干擾，保護接口，符合礦用本安設計規范，非常適合用于連接礦用本安設備的CAN接口和非本安設備的CAN接口，隔離電壓高達7000VDC或5000VAC，波特率0～5Mbps自適應，極低傳輸延遲，支持所有CAN協議。外接5VDC或7～40VDC工作電源。電源端口與2個CAN口、2個CAN口之間全部相互隔離。
技術參數
參數分類 | 項 目 | 指 標 |
接口參數 | 接口類型 | 接線端子。 |
通訊速率 | 0～5Mbps自適應。 | |
電纜最大傳輸距離 | 符合CAN總線標準規定的距離和站點數，見表2-2。 | |
通訊指示 | 每個通訊端口具有數據通訊指示燈。 | |
接口浪涌保護 | CAN端口具有防雷擊浪涌保護器，可重復性浪涌容量：Ipp=100A（10/700us，4KV），符合標準：ITU-TK20/21、VDE 0433。 ±15KV ESD（靜電）保護。 | |
使用通訊電纜要求 | CAN總線專用屏蔽雙絞線電纜，特性阻抗120歐，線間電容≤50pf/m，導體截面積≥0.5mm2，當電纜長度超過1km時，要求導體截面積≥1.5mm2。 | |
終端電阻 | 兩個CAN口內部設計有120歐終端電阻，由撥動開關選擇。 | |
接口故障保護 | 當一個CAN口顯性持續超時時，另一CAN口發送器將被禁止，從而釋放總線，使該故障點不影響其它站點通訊。 | |
通訊協議 |
協議標準 | 支持CAN2.0A、CAN2.0B，符合ISO/DIS 11898規范。支持所有CAN上層協議，如CAN、CAN FD、DeviceNet、CANopen、SDS、NMEA2000、SAE J1939、SAE J2284等。 |
通用參數
| 安標 | 礦用本質安全和現場總線本質安全設計。符合GB 3836.4-2010，GB 3836.19-2010。 |
隔離電壓 | CAN1端子-CAN2端子：5000VAC；CAN1端子-電源端子：4500VAC；CAN2端子-電源端子：4500VAC。 | |
工作電壓 | 7～40VDC寬電壓供電和5VDC任選。功耗約0.5W。 | |
工作溫度 | -40℃～+85℃。 | |
外形尺寸 | 85×55×25（長×寬×高），重量：100克。 | |
安裝方式 | DIN35mm標準導軌安裝或螺栓孔安裝。 |

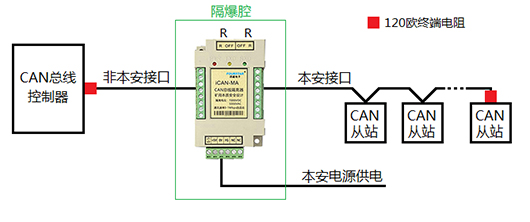

應用拓?fù)?/span>
