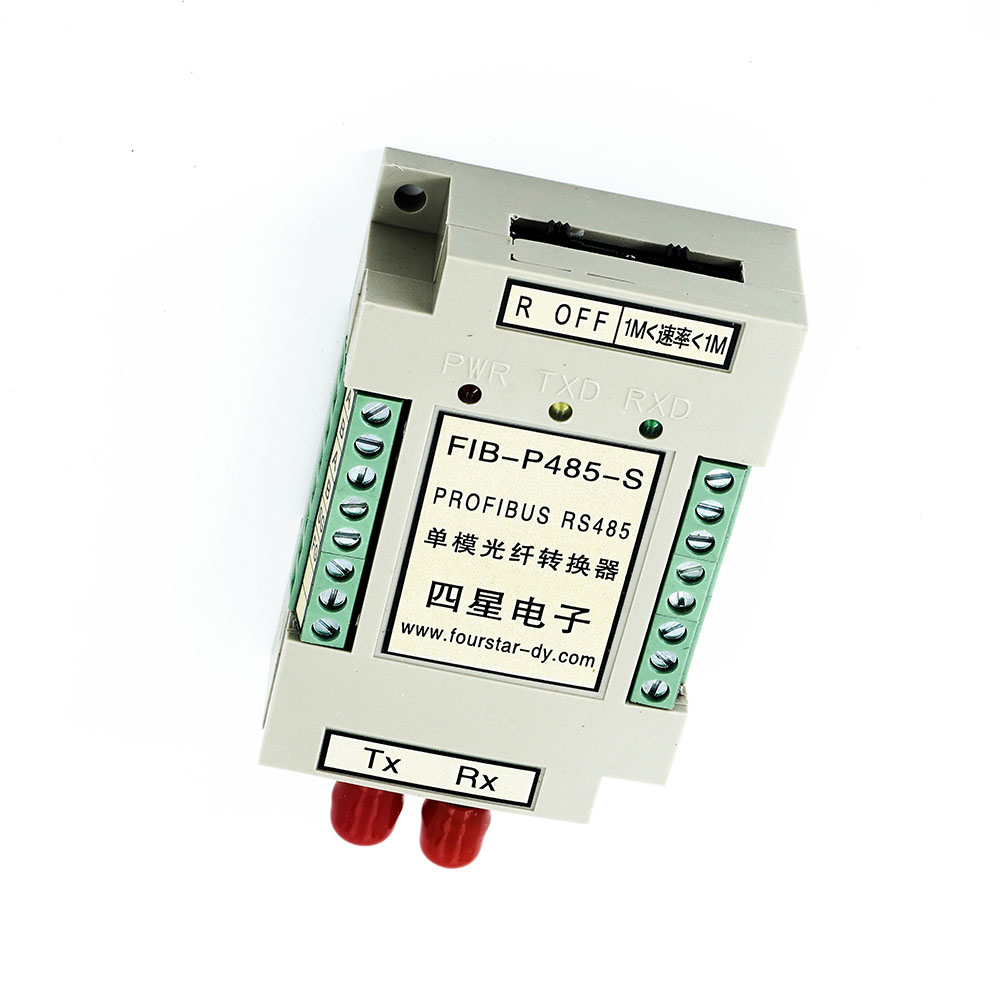

產品簡介
PROFIBUS RS485單模光纖轉換器，波特率自適應、數據透明傳輸，無需改動原有的通信協議和軟件，9～40VDC寬電壓隔離供電，速率0～5Mbps自適應，波長：1310nm，適用光纖：單模9/125、10/125、8.3/125um，傳輸距離：0～12km，ST光纖接頭，-40～+85℃工業級工作溫度，DIN35mm標準導軌安裝。
技術參數
? 工作電壓： 9 ～ 40VDC 寬電壓供電或 5VDC 供電任選，產品內部經 DC/DC 隔離模塊將外接電源與接口信號隔離，功耗： <1W
? 電 接 口： RS485 物理接口，兩對 A 、 B 接線端子，內置防雷擊浪涌保護器，可重復性浪涌容量：
Ipp= 100A （ 10/700us ， 4KV ），符合標準： ITU-TK20/21 、 VDE 0433 。
± 15KV ESD （靜電）保護，自恢復過流保護， RS485 端口能承受高達 60V 的電壓引起的持續過電流
? 通信速率： 0 ～ 5Mbps 自適應
? 適用光纖：單模 9/125 、 10/125 、 8.3/125um
? 波 長： 1310nm
? 發射光功率： -6dBm
? 接收靈敏度： -18dBm
? 傳輸距離： 0 ～ 12km （最大可到 60km 或 120km ，需聲明，標配 FC 接頭）
? 光纖接口：標配 ST 接頭，可選配 SC 、 FC 接頭
? 工作溫度： -40 ～ + 85 ℃
? 相對濕度： 0 ～ 95% （不冷凝）

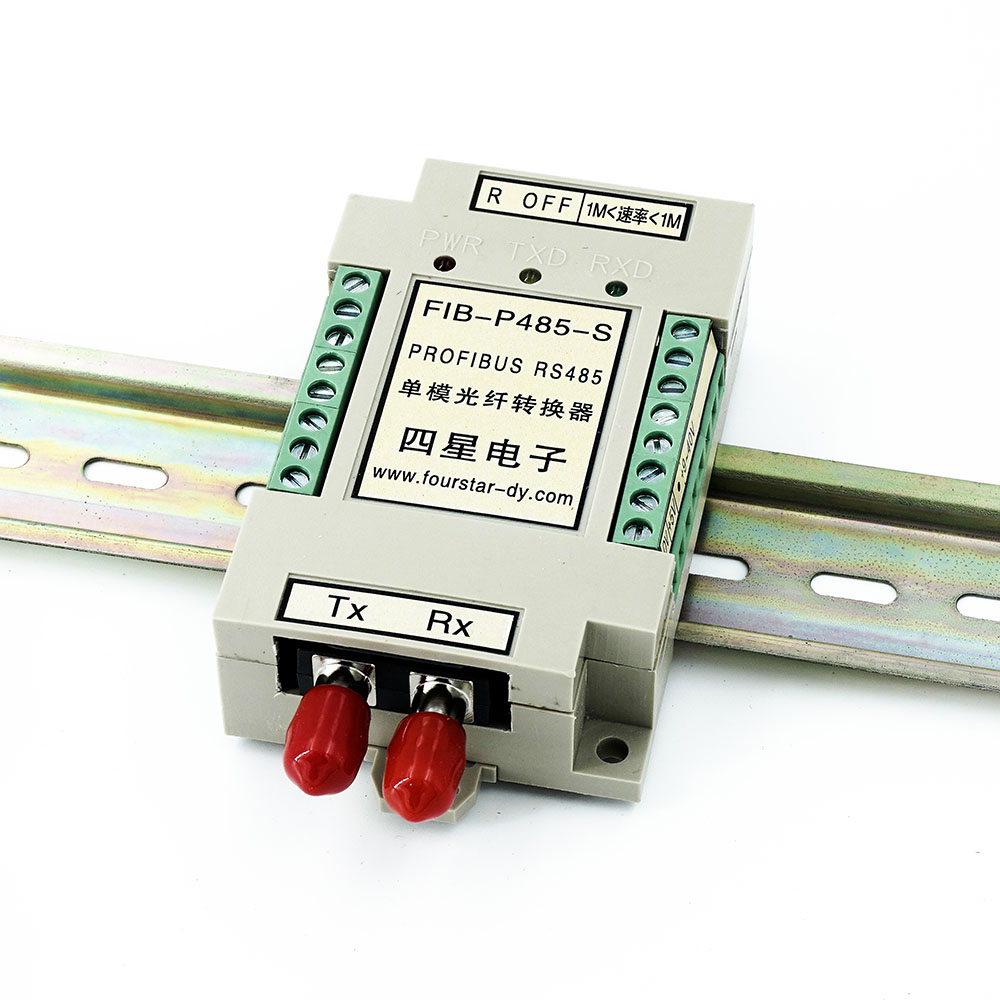

? 外形尺寸： 85 × 55 × 25 （長×寬×高），標準導軌安裝兼帶螺栓安裝孔
? 重 量： 100 克
