產品簡介

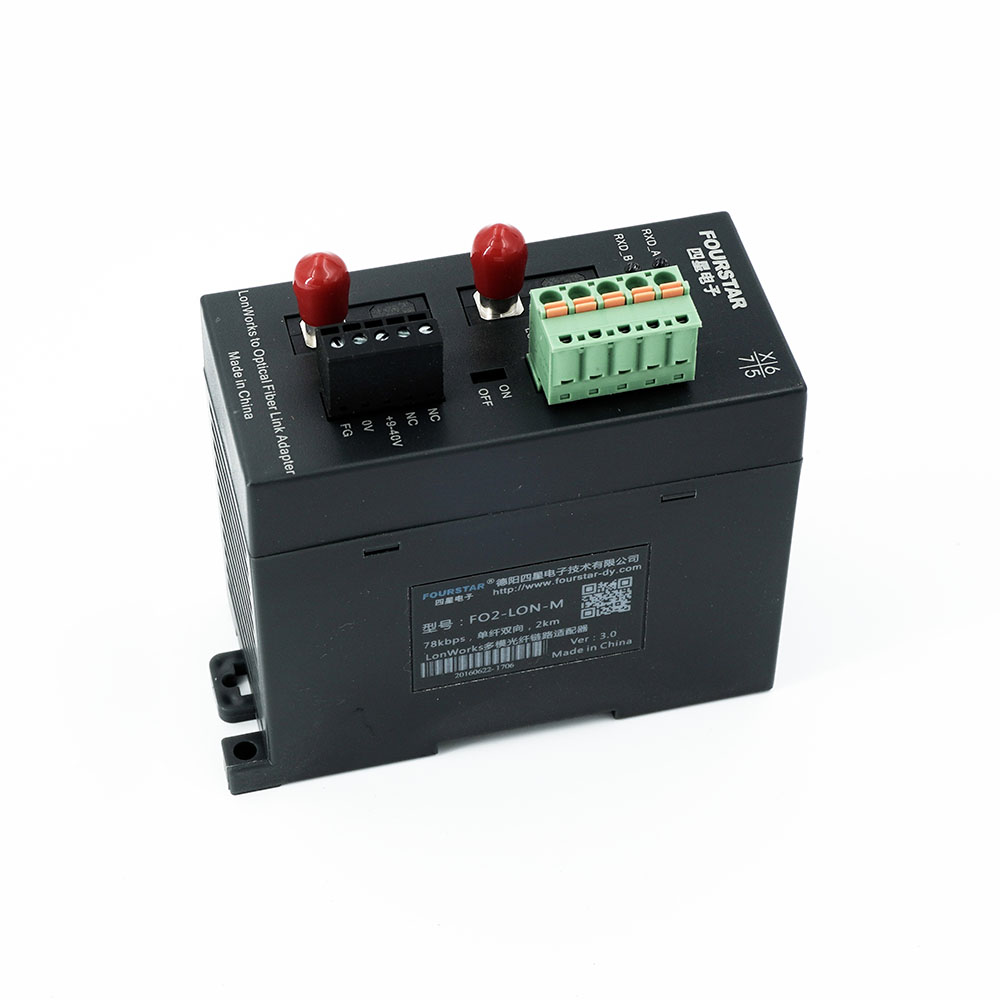

單纖雙光口LonWorks多模光纖鏈路適配器。1電2光，單纖傳輸，實現LonWorks信號光纖遠距離傳輸，徹底解決通訊中的電磁干擾、地線環路干擾和雷電破壞等工程難題。可實現點對點、總線型、星形和混合型光纖網絡。數據透明傳輸，無需改動原有的通信協議和軟件，通訊速率78kbps，9～40VDC寬電壓隔離供電，適用光纖：多模62.5/125um、50/125um，光纖傳輸距離：0～2km，ST光纖接頭，-40～+85℃工業級工作溫度，DIN35mm標準導軌安裝。
技術參數
參數分類 | 項 目 | 指 標 |
光口參數
| 光口數量 | 雙光口，單纖雙向傳輸。 |
光纖類型 | 多模62.5/125um、50/125um。 | |
光纖接口 | 標配ST接頭，可選配SC、FC接頭。 | |
波長 | 1310nm/1550nm。 | |
發射光功率 | -6dBm。 | |
接收光靈敏度 | -18dBm。 | |
光纖最大傳輸距離 | 2公里。 | |
電口參數 | 接口類型 | 符合LonWork標準的接線端子，變壓器隔離，無極性。 |
雙絞線類型 | IV類雙絞線，推薦Belden8471。 | |
收發器類型 | 采用FTT-10A雙絞線收發器。 | |
拓?fù)浣Y(jié)構 | 自由拓?fù)洌湫?、星型、環形、混合型）、總線拓?fù)洹?/span> | |
通訊速率 | 78kbps。 | |
數據編碼 | 曼徹斯特編碼。 | |
網絡類型 | TP/FT-10，單終端和雙終端。 | |
電纜最大傳輸距離 | 自由拓?fù)?00米，雙終端總線拓?fù)?700米。 | |
接口保護 | 電接口具有浪涌保護器。 | |
通訊協議 | 物理層透明傳輸，支持任何LonWorks上層協議。 | |
通用參數
| 工作電壓和功耗 | DC9～40V寬電壓供電，功耗1W。 |
接口隔離 | 電源端口-雙絞線接口-光口三方相互隔離，隔離電壓1500VDC。 | |
防護等級 | IP20 | |
工作溫度 | -40℃～+85℃。 | |
外形尺寸 | 85mm×49mm×100mm（長×寬×高）。 | |
重量 | 180克。 | |

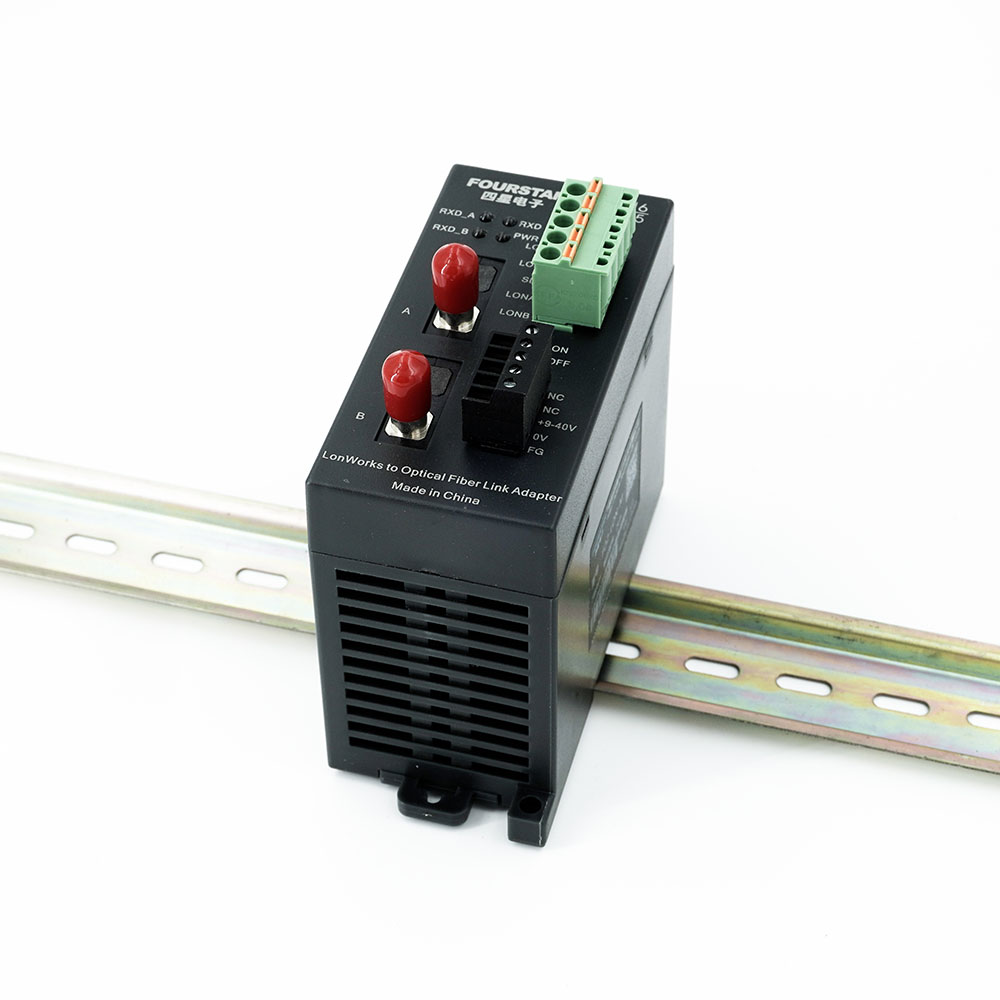

安裝方式 | DIN35mm標準導軌安裝。 | |
應用拓?fù)?/strong>
